電子互鎖裝置

一套雙門電子互鎖裝置包括：一套電子互鎖電路板+兩把電鎖+兩套門磁（磁力開關）
一套三門電子互鎖裝置包括：一套電子互鎖電路板+三把電鎖+三套門磁（磁力開關）

電子互鎖裝置，結構精簡，按裝方便，使用靈活，堅固耐用，成本低，廣泛適用于凈化空調領域，如凈化廠房的緩沖間，氣閘室，風淋室，傳遞柜及銀行金庫或內勤通道等其他安防場所。

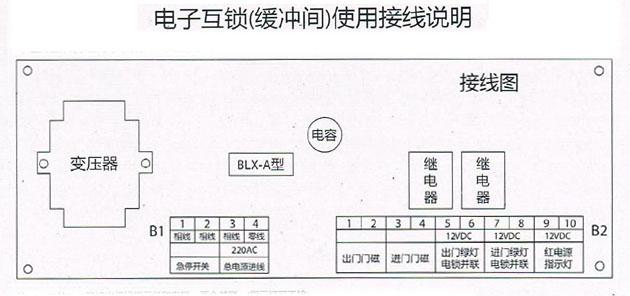

>>電子互鎖裝置(緩沖間)使用接線說明:

1、紅燈為電源指示；
2、綠燈為工作指示；
3、雙門電子互鎖，綠燈亮時禁止開門，禁止強行將門拉開；
4、正常工作時禁止兩門同時打開，禁止亂動開關。

注：1、B2的5、6腳接出門綠指示燈和電鎖，兩個并聯。(指示燈可不接)
2、B2的7、8腳接進門綠指示燈和電鎖，兩個并聯。(指示燈可不接)
3、B2的9．10腳接紅指示燈．兩個并聯．(指示燈可不接)
4、急停開關：總電路開關．此開關關閉，即雙門失去電子互鎖。(即關閉整套電路)

>>電子互鎖裝置陰極鎖(電鎖口)使用說明書:
感謝您購買使用本公司產品，為了正確、安全地安裝、合理使用產品，請仔細閱讀本 陰極鎖(電鎖口)使用說明書。適用范圍：該鎖使用于不銹鋼門、木門、消防門、小區出入口大門以及機械設備與陽極機械鎖或球型鎖配套使用。
產品優點：嵌入式安裝，外形美觀。電磁部分選用優質磁材料和特殊工藝處理，長時間工作不剩磁，保證正常使用。
開門方向：90度  承受壓力：250kg
電器性能：請參照下表開孔選用合適的電源。如有特殊要求工廠可安要求字做。

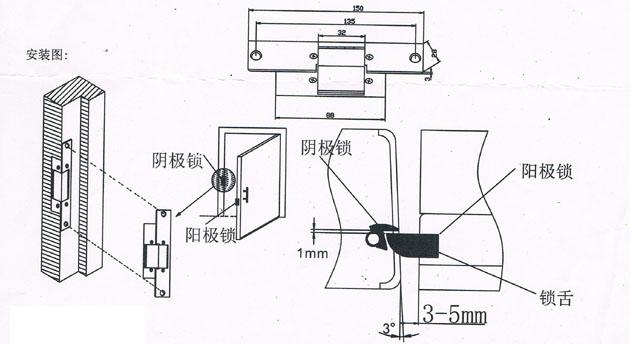

>>電子互鎖裝置陰極鎖安裝圖:

>>電子互鎖裝置門磁（磁力開關）說明及結構圖：

外殼材料：ABS
工作距離：30-40mm
開關形式：NC--常閉型，斷路報警。NO和轉換型可選
固定方式：螺絲貼裝
電流/電壓/功率：0.5A/100V/10W
